Balkonkraftwerk DUO LUXOR-Hoymiles HMS 820W mit DTU-Wlite-S – SY0550

Artikel-Nr.: SY0550

820 Watt Haus-Solaranlage mit DTU-WLite-S. Balkonkraftwerk zum Einspeisen direkt in das eigene Hausnetz. (230V, max. 600W).

Lieferart: Abholung vor Ort und Lieferung möglich

Antrag zur Befreiung der MwSt. im Jahr 2023 für PV – Produkte

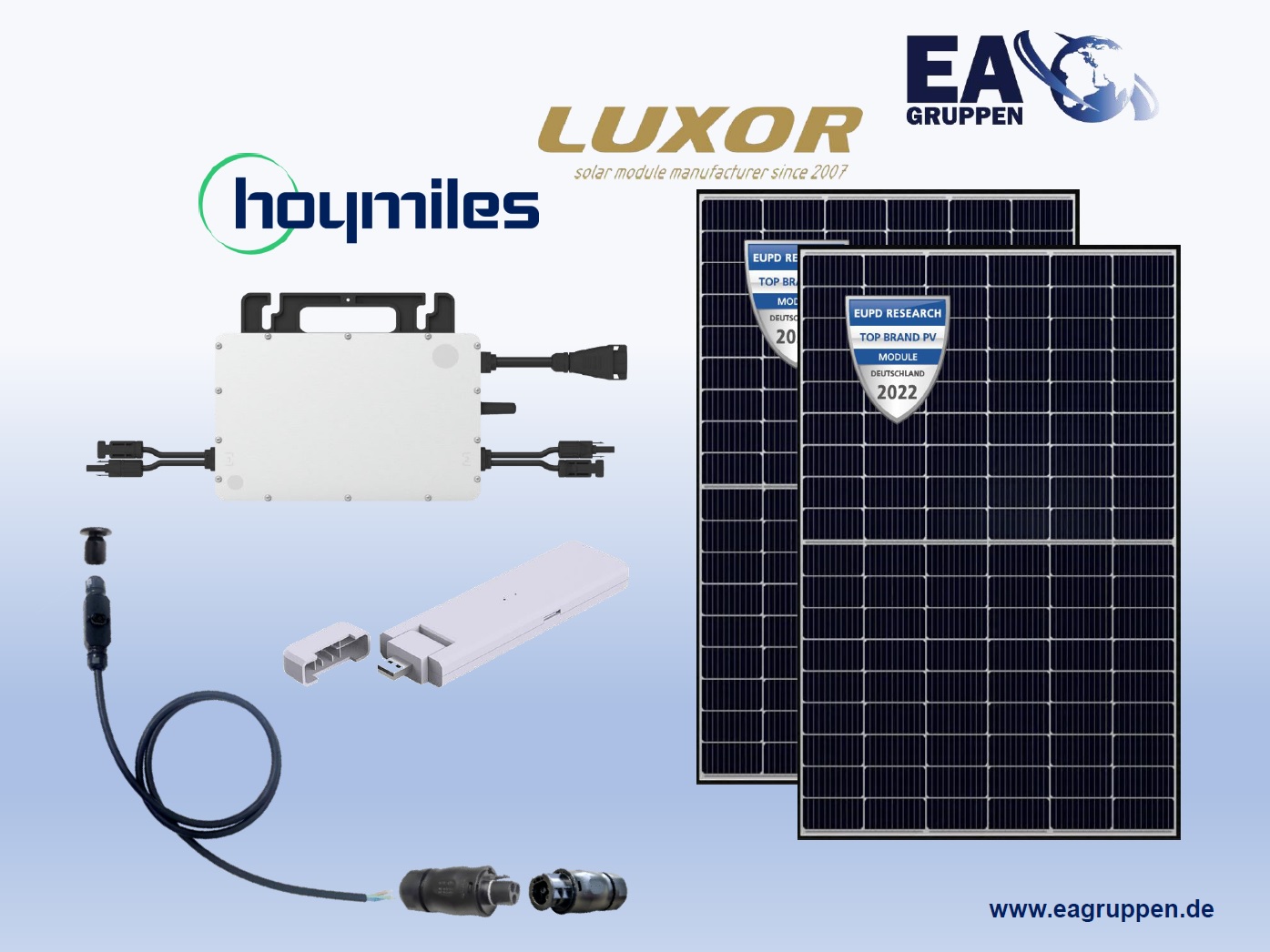

Das angebotene Set besteht aus:

• 2 PV Modul Luxor ECO LINE M108 410Wp, mono HC
• 1 Modulwechselrichter Hoymiles HMS-600 nach VDE-AR-N 4105 mit integriertem 0,5m AC Kabel
• 1x 10AWG Kabel 2m mit T-Knot und 1x Main bus end cap
• Betteri AC Male und Female Connector (IP44)
• 1 Hoymiles DTU-WLite-S (Hoymiles S-Miles Cloud Account Anmeldeformular)

Bitte beachten:

• Für eine waagrechte Ausrichtung der Module sind 2 Verlängerungskabel (4-6 mm² inkl. MC4 Stecker L=1 m) erforderlich, diese sind nicht in dem Paket enthalten!
• Das Montagematerial ist nicht im Paket enthalten!

(Der Wechselrichter ist für Außenmontage im Freien geeignet, wird mit den Modulen zusammengesteckt und kann direkt hinter den Modulen befestigt werden.)



Beschreibung für PV Modul Luxor ECO LINE M108 410Wp, mono HC:

Technische Daten (je.) Solarmodul:

• STC-Nennleistung: 410Wp
• Nennspannung Umpp (V): 31,58 V
• Nennstrom Impp (A): 13,72 A
• Maße: 1722mm x 1134 mm x 35 mm
• Gewicht: 21,5 kg
• Zellenanordnung: 108 (6 x 18)
• Glas Vorderseite: 3,2 mm gehärtetes, hochtransparentes Glas mit Antireflexionstechnik
• Rahmen: stabiler, eloxierter Aluminiumrahmen
• Anschlussdose: mindestens IP67
• Kabel: symmetrische Kabellängen > 1,1 und 1,1 m, 4 mm² Solarkabel
• Dioden: 3 Schottky Dioden
• Steckverbindung: MC4 oder gleichwertig (IP67)
• Hageltest (max. Hagelschlag): ∅ 45 mm | Aufprallgeschwindigkeit 23 m/s ≙ 83 km/h
• Temperaturbereich: – 40 bis 85°C
• 25 Jahre lineare Leistungsgarantie
• 15 Jahre Produktgarantie



Beschreibung für Wechselrichter HMS-600 von Hoymiles:

Mit einer Ausgangsleistung von bis zu 1000 VA gehört Hoymiles neue Mikrowechselrichter-Serie HMS-1000 zu den leistungsstärksten 2-in-1-Mikro-Wechselrichtern. Jeder Mikro-Wechselrichter kann an bis zu 2 Modulen angeschlossen werden, wobei unabhängige MPPT- und Überwachungsfunktionen die Stromerzeugung Ihrer Anlage maximieren. Die neue Sub-1G-Funklösung ermöglicht eine stabilere Kommunikation mit dem Hoymiles-Gateway DTU.

Technische Daten des Wechselrichters:

• Empfohlener PV-Modulleistungsbereich (STC): 240 Wp-450 Wp+
• MPPT-Spannungsbereich: 16V-60V
• Maximale Eingangsspannung: 60 V
• Maximaler Eingangsstrom: 2 x 11,5A
• Maximaler Eingangskurzschlussstrom: 2 x 16A
• Nennausgangsleistung: 600 VA
• Nennausgangsspannung/-bereich: 230 V/180 V-275 V
• Nennausgangsstrom: 2,61 A
• Nennfrequenz/-bereich: 50 Hz/45 Hz-55 Hz
• Leistungsfaktor (einstellbar): 0,8 voreilend … 0,8 nacheilend
• Maximale Einheiten pro 10-AWG-Strang: 12
• Garantie: Die standardmäßige Garantiezeit für Wechselrichter beträgt 12 Jahre
• Kommunikation: Sub-1G
• Überwachung: Hoymiles S-Miles Cloud
• Art der Isolierung: Galvanisch isolierter HF-Transformator
• Konformität: EN 50549-1: 2019, VDE-AR-N 4105: 2018, VFR2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3
• Umgebungstemperaturbereich (°C): -40 bis +65
• Abmessungen (B x H x T mm): 261 x 180 x 31
• Gewicht (kg) : 3,1
• Schutzart: Außenbereich IP67 (NEMA 6)
• Kühlung: Natürliche Konvektion (Keine Lüfter)



Beschreibung für Hoymiles DTU-WLite-S

Das Hoymiles-Gateway DTU-WLite-S ist eine Datenübertragungseinheit, die Informationen und Daten von PV-Mikrowechselrichtern über eine drahtlose Sub-1G-Lösung sammelt und sie über Wi-Fi-Kommunikation an die S-Miles-Cloud, die Hoymiles-Überwachungsplattform, sendet.

Mit seiner geringen Größe und einfachen Installation wurde DTU-WLite-S speziell für private PV-Systeme angepasst. Benutzer können Daten und Alarme auf Modulebene einfach lesen, den Fernbetrieb und die Wartung des Mikrowechselrichtersystems jederzeit und überall in der S-Miles Cloud realisieren.



Produkteigenschaften:

• Überwachung und Datenspeicherung auf Modulebene
• Plug-and-Play, einfache Installation
• Leichtes und kompaktes Design
• Echtzeit-Mikrowechselrichterdaten und Alarm im S-Miles Toolkit
• Drahtlose Sub-1G-Lösung mit Mikro-Wechselrichter
• Remote-Systemverwaltung auf S-Miles Cloud

Technische Daten:

• Type: Sub-1G
• Integriertes WLAN: 802.11b/g/n
• Stromversorgung: 5 V / 2 A
• Maximale Distanz (Freigelände): 400 m
• Begrenzung der Überwachungsdaten von Solarmodulen: 4
• Anschluss: USB
• Leistungsaufnahme: Typisch 1,0 W / Max. 5,0 W
• Umgebungstemperatur: -20° bis 55°C
• Maße: 143 x 33 x 12,5mm
• Gewicht: 0,1 kg
