Balkonkraftwerk DUO LUXOR-Hoymiles HM 820W bifazial Glas/Glas mit DTU-WLite (Standard) – SY0544

Artikel-Nr.: SY0544

820 Watt Haus-Solaranlage mit DTU-WLite. Balkonkraftwerk zum Einspeisen direkt in das eigene Hausnetz. (230V, max. 600W).

Lieferart: Abholung vor Ort und Lieferung möglich

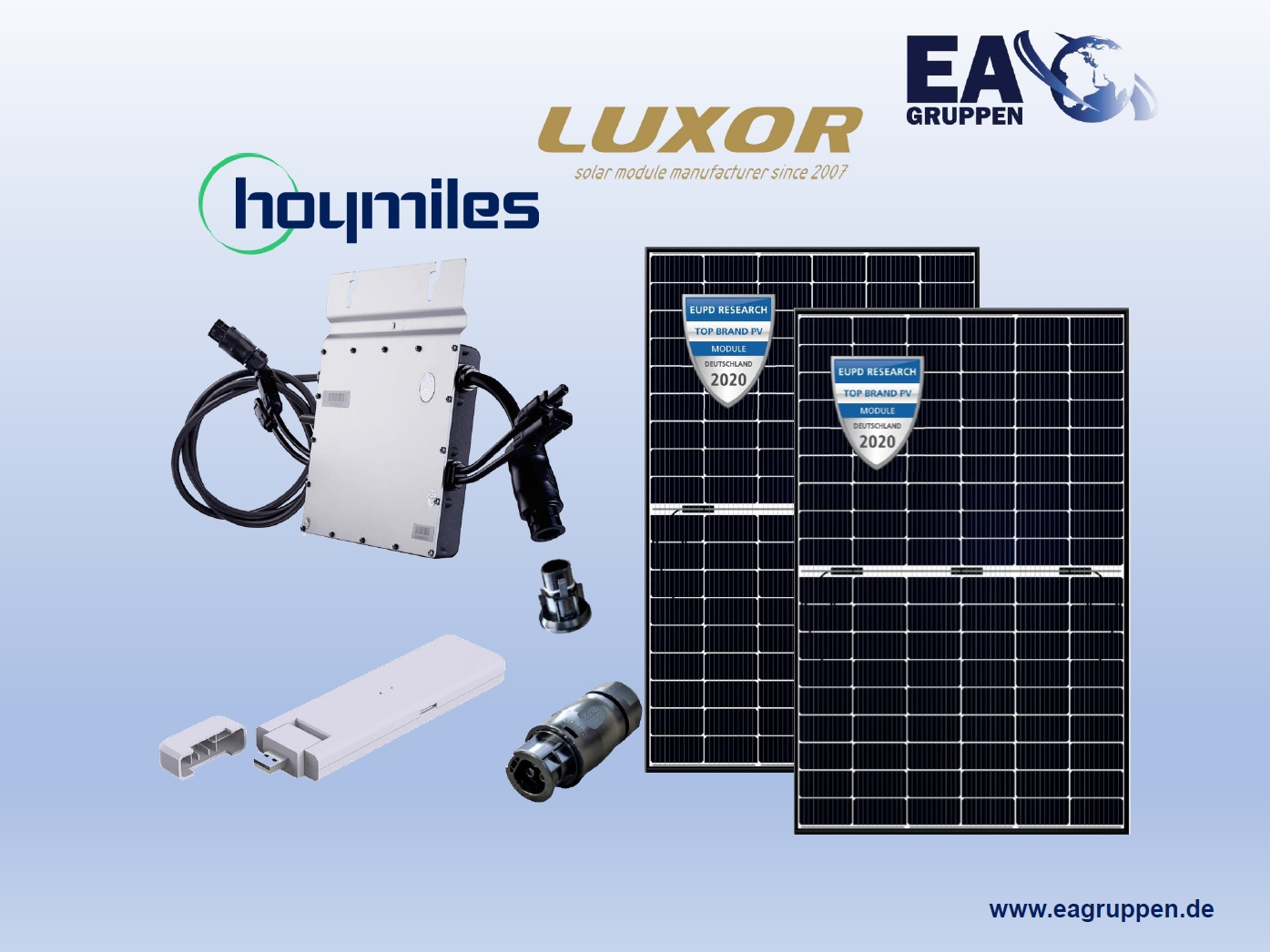

Das angebotene Set besteht aus:

• 2 LUXOR Solarmodul HC Glas/Glas Transparent Edition 410Wp
• 1 Modulwechselrichter Hoymiles HM-600 nach VDE-AR-N 4105 mit integriertem 1,9m AC Kabel
• 1 AC Female Connector
• 1 AC End Cap – F
• 1 Hoymiles DTU-WLite (Hoymiles S-Miles Cloud Account Anmeldeformular)

Bitte beachten:

• Für eine waagrechte Ausrichtung der Module sind 2 Verlängerungskabel (4mm² inkl. MC4 Stecker L=1 m) erforderlich, diese sind nicht in dem Paket enthalten!
• Das Montagematerial ist nicht im Paket enthalten!

(Der Wechselrichter ist für Außenmontage im Freien geeignet, wird mit den Modulen zusammengesteckt und kann direkt hinter den Modulen befestigt werden.)



Beschreibung für LUXOR Solarmodul HC Glas/Glas Transparent Edition 410Wp:

Technische Daten (je.) Solarmodul:

• STC-Nennleistung: 410Wp
• Nennspannung Umpp (V): 31,51 V
• Nennstrom Impp (A): 13,02 A
• Maße: 1754 mm x 1134 mm x 30 mm
• Gewicht: 25,5 kg
• Zellenanordnung: 108 (6 x 18)
• Glas Vorderseite: 2 mm gehärtetes, hochtransparentes Glas mit Antireflexionstechnik
• Glas Rückseite: 2 mm gehärtetes, hochtransparentes Glas
• Rahmen: stabiler, eloxierter Aluminiumrahmen
• Anschlussdose: mindestens IP67
• Kabel: symmetrische Kabellängen > 1,1 und 1,1 m, 4 mm² Solarkabel
• Dioden: 3 Schottky Dioden
• Steckverbindung: MC4 oder gleichwertig
• Hageltest (max. Hagelschlag): ∅ 45 mm | Aufprallgeschwindigkeit 23 m/s ≙ 83 km/h
• Temperaturbereich: – 40 bis 85°C
• 30 Jahre lineare Leistungsgarantie
• 30 Jahre Produktgarantie



Beschreibung für Wechselrichter HM-600 von Hoymiles:

Am Hoymiles 2-in-1-Mikro-Wechselrichter können bis zu 2 Module gleichzeitig angeschlossen werden, um die PV-Produktion Ihrer Anlage zu maximieren. Alle drei aufgeführten Modelle sind mit einer Blindleistungssteuerung ausgestattet und entsprechen EN 50549-1:2019, VDE-AR-N 4105:2018 usw.

Technische Daten des Wechselrichters:

• Empfohlener PV-Modulleistungsbereich (STC): 240 Wp-405 Wp+
• MPPT-Spannungsbereich: 16V-60V
• Maximale Eingangsspannung: 60 V
• Maximaler Eingangsstrom: 2 x 11,5A
• Maximaler Eingangskurzschlussstrom: 2 x 15A
• Nennausgangsleistung: 600 VA
• Nennausgangsspannung/-bereich: 230 V/180 V-275 V
• Nennausgangsstrom: 2,61 A
• Nennfrequenz/-bereich: 50 Hz/45 Hz-55 Hz oder 60Hz/55Hz–65Hz
• Leistungsfaktor (einstellbar): 0,8 voreilend … 0,8 nacheilend
• Maximale Anzahl Module pro Strang: 8
• Garantie: Die standardmäßige Garantiezeit für Wechselrichter beträgt 12 Jahre
• Kommunikation: 2,4 GHz eigene HF (Nordic)
• Überwachung: S-Miles Cloud (Hoymiles-Überwachungsplattform)
• Art der Isolierung: Galvanisch isolierter HF-Transformator
• Konformität: VDE-AR-N 4105: 2018, EN 50549-1: 2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3
• Umgebungstemperaturbereich (°C): -40 bis +65
• Abmessungen (B x H x T mm): 250 x 170 x 28
• Gewicht (kg) : 3,0
• Schutzart: NEMA Außen 6 (IP67)
• Kühlung: Natürliche Konvektion (Keine Lüfter)



Beschreibung für Hoymiles DTU-WLite

Das Hoymiles-Gateway DTU-WLite ist eine Datenübertragungseinheit, die die Informationen und Daten des Mikrowechselrichters mithilfe der drahtlosen 2,4-G-Kommunikation sammelt und mithilfe der Wi-Fi-Technologie an das Hoymiles-Überwachungssystem, S-miles Cloud, sendet.

Mit der Überwachung von bis zu 4 Solarmodulen ist DTU-WLite speziell für kleine PV-Anlagen konzipiert. Benutzer können die Daten und Alarme auf Modulebene einfach lesen, den Fernbetrieb und die Wartung des Mikrowechselrichtersystems jederzeit und überall in der S-miles Cloud realisieren.



Produkteigenschaften:

• Überwachung auf Modulebene mit bis zu 4 Solarplatten
• Plug-and-Play, einfache Installation
• Echtzeit-Mikro-Wechselrichterdaten und -Alarm auf S-Miles Toolkit
• Remote-Systemverwaltung auf S-Meilen Cloud

Technische Daten:

• Type: 2.4GHz Proprietary RF (Nordic)
• Integriertes WLAN: 802.11b/g/n
• Stromversorgung: 5 V / 2 A
• Maximale Distanz (Freigelände): 150 m
• Begrenzung der Überwachungsdaten von Solarmodulen: 4
• Anschluss: USB
• Leistungsaufnahme: Typisch 1,0 W / Max. 5,0 W
• Umgebungstemperatur: -20° bis 55°C
• Maße: 143 x 33 x 12,5mm
• Gewicht: 0,1 kg
