PV Anlage Quattro LONGi-Hoymiles 1640Wp HMS1800 mit DTU-Pro-S – SY0510

Artikel-Nr.: SY0510

1640 Watt Haus-Solaranlage mit DTU-Pro-S. Balkonkraftwerk zum Einspeisen direkt in das eigene Hausnetz.

Lieferart: Nur Abholung vor Ort

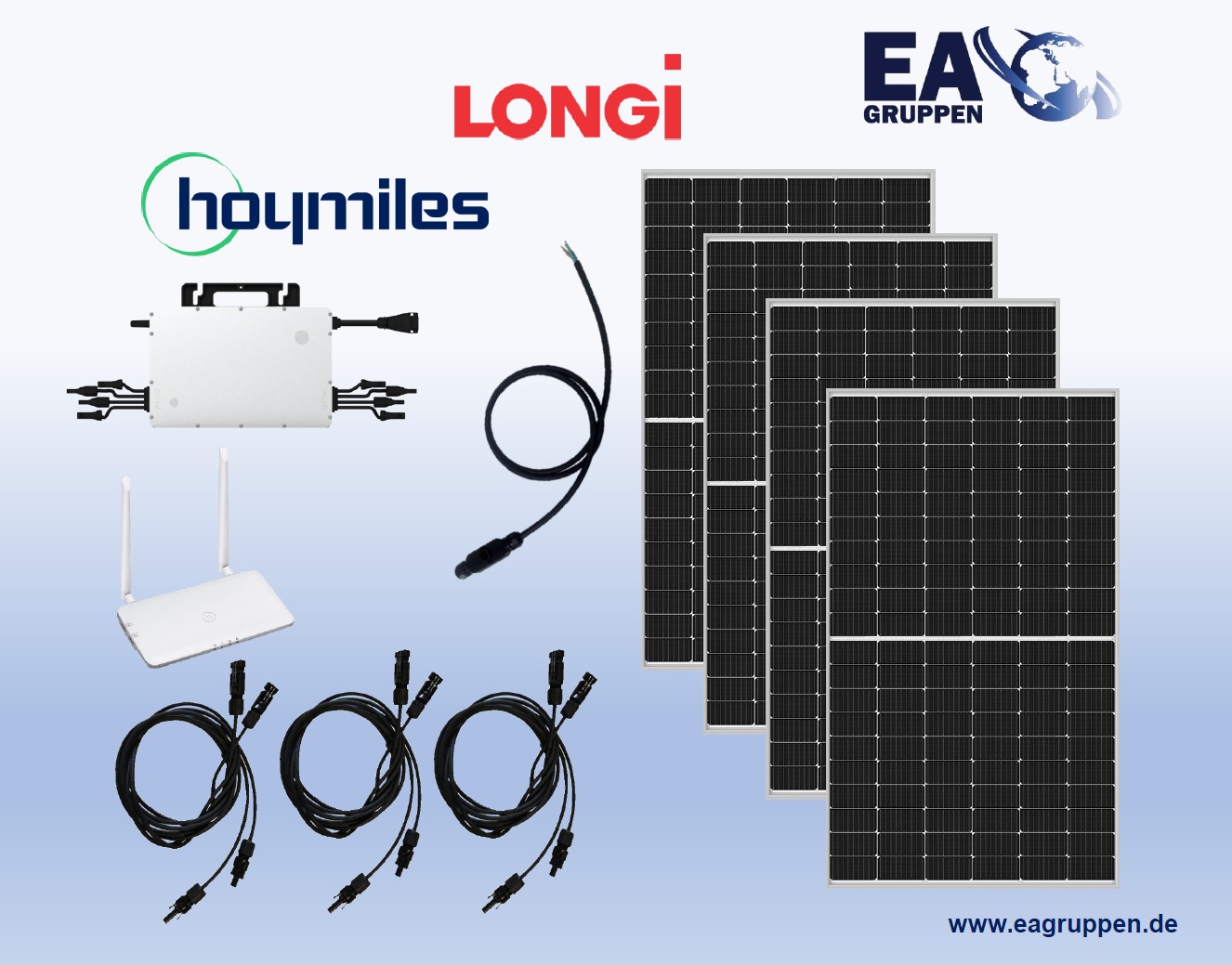

Das angebotene Set besteht aus:

• 1x Modulwechselrichter Hoymiles HMS-1800
• 3x Paar (6 Stück) DC Solarkabel Verlängerung 2m mit MC4 kompatiblen Steckverbindungen
• 4x PV Modul LONGi Hi-MO5m LR5-54HIH 410Wp

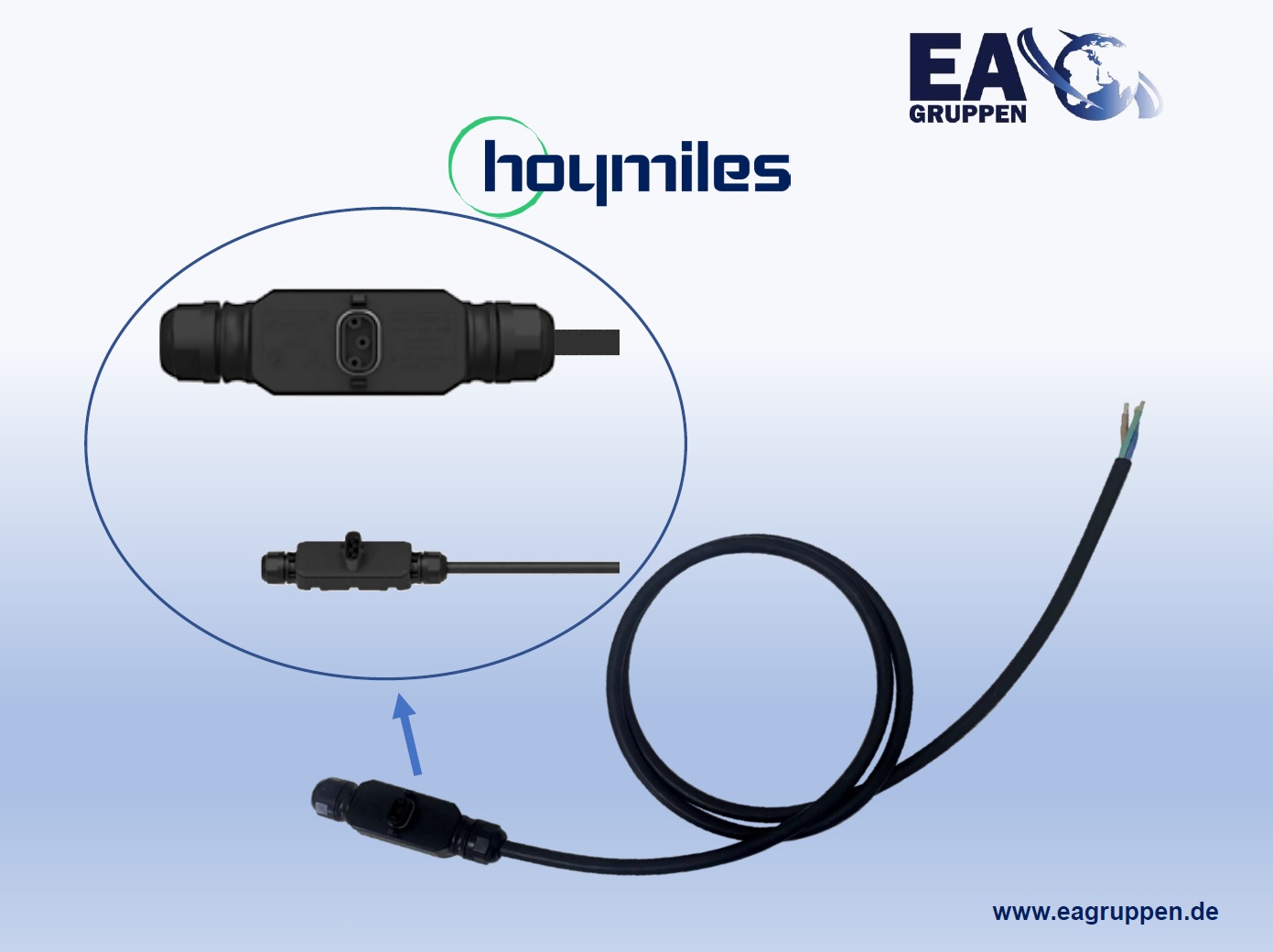

• 1x 10AWG Kabel 2m mit T-Knot und 1x Main bus end cap
• 1x DTU-Pro-S (Anmeldeformular_Hoymiles S-Miles Cloud Account)

(Der Wechselrichter ist für Außenmontage im Freien geeignet, wird mit den Modulen zusammengesteckt und kann direkt hinter den Modulen befestigt werden.)



Beschreibung für PV Modul LONGi Hi-MO5m LR5-54HIH 410Wp:

Technische Daten Solarmodul:

• STC-Nennleistung: 410Wp
• Nennspannung Umpp (V): 31,25 V
• Nennstrom Impp (A): 13,12 A
• Maße: 1722mm x 1134 mm x 30 mm
• Gewicht: 20,8 kg
• Zellenanordnung: 108 (6 x 18)
• Glas Vorderseite: Einzelglas, 3,2 mm beschichtetes gehärtetes Glas
• Rahmen: Rahmen aus eloxierter Aluminiumlegierung
• Anschlussdose: IP68, drei Dioden
• Kabel: 4mm², 1200mm Länge kann angepasst werden
• Steckverbindung: LONGi LR5 oder MC4 EVO2
• Hageltest (max. Hagelschlag): 25 mm Hagelkorn mit einer Geschwindigkeit von 23 m/s
• Brandschutzklasse: UL-Typ 1 oder 2 / IEC-Klasse C
• Temperaturbereich: – 40 bis 85°C
• 12 Jahre Produktgarantie auf Materialien und Verarbeitung
• 25 Jahre zusätzlich lineare Leistungsgarantie



Beschreibung für Wechselrichter HMS-1800 von Hoymiles:

Mit einer Ausgangsleistung von bis zu 2000 VA zählt Hoymiles neue Mikro-Wechselrichter-Serie HMS-2000 zu den leistungsstärksten 4-in-1-Mikro-Wechselrichtern.
An jeden Mikro-Wechselrichter können bis zu 4 Module angeschlossen werden, wobei unabhängige MPPT- und Überwachungsfunktionen die Stromproduktion Ihrer Anlage maximieren. Die neue Sub-1G-Funklösung ermöglicht eine stabilere Kommunikation mit dem Hoymiles-Gateway DTU.

Technische Daten des Wechselrichters:

• Empfohlener PV-Modulleistungsbereich (STC): 360 Wp-600 Wp+
• MPPT-Spannungsbereich: 16V-60V
• Maximale Eingangsspannung: 65 V
• Maximaler Eingangsstrom: 4 x 13,3A
• Maximaler Eingangskurzschlussstrom: 4 x 20A
• Nennausgangsleistung: 1800 VA
• Nennausgangsspannung/-bereich: 220V/180V – 275V, 230V/180V – 275V, 240V/180V – 275V
• Nennausgangsstrom: 8,18A, 7,83A, 7,5A
• Nennfrequenz/-bereich: 50 Hz/45 Hz-55 Hz oder 60Hz/55Hz-65Hz
• Leistungsfaktor (einstellbar): 0,8 voreilend … 0,8 nacheilend
• Maximale Einheiten pro 10-AWG-Strang: 3, 4, 4
• Garantie: Die standardmäßige Garantiezeit für Wechselrichter beträgt 12 Jahre
• Kommunikation: Sub-1G
• Überwachung: Hoymiles S-Miles Cloud
• Art der Isolierung: Galvanisch isolierter HF-Transformator
• Konformität: EN 50549-1: 2019, VDE-AR-N 4105: 2018, VFR2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3
• Umgebungstemperaturbereich (°C): -40 bis +65
• Abmessungen (B x H x T mm): 331 x 218 x 36,6
• Gewicht (kg) : 4,7
• Schutzart: Außenbereich IP67 (NEMA 6)
• Kühlung: Natürliche Konvektion (Keine Lüfter)

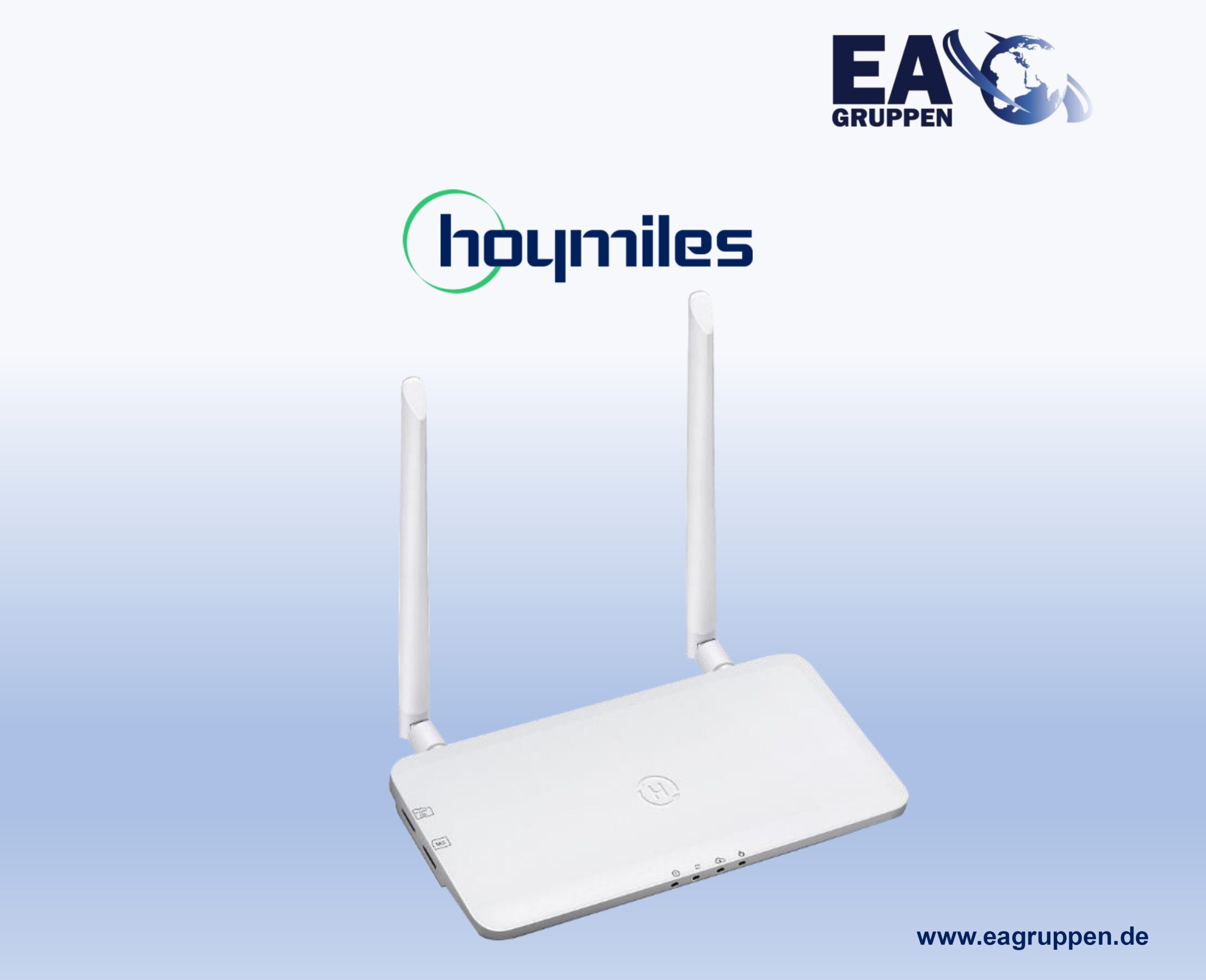

Beschreibung für DTU-Pro-S:

Das Hoymiles-Gateway DTU-Pro-S ist eine Datenübertragungseinheit, die Informationen und Daten von PV-Mikrowechselrichtern mithilfe einer drahtlosen Sub-1G-Lösung sammelt und sie unter Verwendung verschiedener Kommunikationsoptionen wie Ethernet, Wi-Fi an die S-Miles Cloud, die Hoymiles-Überwachungsplattform, sendet oder 4G.

Mit DTU-Pro-S können Benutzer Daten und Alarme auf Modulebene einfach lesen, den Fernbetrieb und die Wartung des PV-Systems jederzeit und von überall in der S-Miles Cloud realisieren.

Produkteigenschaften:

• Die drahtlose Sub-1G-Funklösung ermöglicht eine stabile Kommunikation mit Mikro-Wechselrichtern der Serien HMS und HMT
• Mehr Kommunikationsmöglichkeiten mit Ethernet, WLAN oder 4G
• Unterstützung von RS485, Ethernet zur Kommunikation mit Peripheriegeräten
• Überwachung und Datenspeicherung auf Modulebene
• Lokale Konfiguration mit S-Miles Toolkit
• Unterstützung von Fern-O&M einschließlich Fern-Upgrade, Parametereinstellung
• Intelligente Nullexportkontrolle und Leistungsexportbegrenzung
• Überwachung der PV-Generation und des Lastverbrauchs

Technische Daten:

• Integriertes WLAN: 802.11b/g/n
• Signal: Sub-1G
• Netzteil Eingangsspannung/-frequenz: 100 bis 240 V/AC / 50 oder 60 Hz
• Netzteil Ausgangsspannung/-strom: 5 V / 2 A
• Maximale Distanz (Freigelände): 400 m
• Begrenzung der Überwachungsdaten von Solarmodulen: 99
• WLAN-Standard: 802.11 b/g/n
• Leistungsaufnahme: Typisch 1,5 W / Max. 3,0 W
• Umgebungstemperatur: -20° bis 55°C
• Maße: 200 mm x 101 mm x 29 mm
• Gewicht: 0,2 kg
